CKD型超越離合器為無軸承支撐外環兩端面帶鍵槽的楔塊超越離合器。使用時需配承安裝，以承受軸向和徑向負載，徑向尺寸與標準軸承尺寸相同。內環與軸用鍵連接，外環兩端有止動槽用于固定外環與機架以傳遞轉矩。適用于極限轉速為500～1500r/min，常用于包裝、印刷、食品、紡織、輕工等機械上。

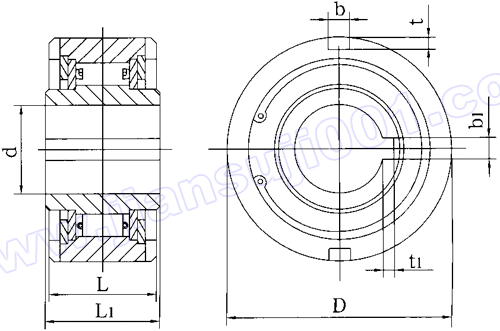

CKD型楔塊式超越離合器基本參數和主要尺寸 單位：mm
|
序
號 |
型號 |
公稱轉矩
Tn
（N·m） |
超越極限
轉速
n
（r/min） |
外環 |
內環 |
質量
m
（kg） |
|
D（h7） |
鍵槽
bt |
L |
d（H7） |
鍵槽
b1×t1 |
L1 |
|
1 |
CKD42×23－15 |
54 |
1500 |
42 |
8×1.5 |
23 |
15 |
3×1.4 |
24 |
0.19 |
|
2 |
CKD47×23－17 |
72 |
1500 |
47 |
8×1.5 |
23 |
17 |
3×1.4 |
24 |
0.21 |
|
3 |
CKD52×23－20 |
95 |
1200 |
60 |
8×1.5 |
23 |
20 |
4×1.8 |
24 |
0.30 |
|
4 |
CKD62×23－25 |
145 |
1200 |
62 |
8×1.5 |
23 |
25 |
4×1.8 |
24 |
0.35 |
|
5 |
CKD72×23－30 |
165 |
1000 |
72 |
8×1.5 |
23 |
30 |
4×1.8 |
24 |
0.37 |
|
6 |
CKD72×23－35 |
230 |
1000 |
72 |
8×1.5 |
23 |
35 |
5×2.3 |
24 |
0.43 |
|
7 |
CKD80×31－40 |
250 |
1000 |
80 |
12×3.5 |
31 |
40 |
6×2.8 |
32 |
0.70 |
|
8 |
CKD85×31－45 |
450 |
800 |
85 |
12×3.5 |
31 |
45 |
6×2.8 |
32 |
0.80 |
|
9 |
CKD90×31－50 |
500 |
800 |
90 |
12×3.5 |
31 |
50 |
10×3.3 |
32 |
0.85 |
|
10 |
CKD110×31－60 |
650 |
600 |
110 |
12×3.5 |
31 |
60 |
10×3.3 |
32 |
1.25 |
|
11 |
CKD125×38－70 |
1200 |
600 |
125 |
12×3.5 |
38 |
70 |
12×3.3 |
39 |
1.90 |
|
12 |
CKD140×38－80 |
1500 |
500 |
140 |
12×3.5 |
38 |
80 |
12×3.3 |
39 |
2.30 |
|
13 |
CKD160×38－90 |
2000 |
500 |
160 |
12×3.5 |
38 |
90 |
12×3.3 |
39 |
3.10 |
◆CKD型相當UHF系列、德國STIEBER的ASNU系列。
