CFL型是超越離合器和彈性柱銷聯軸器為一體的產品。在機械傳動中為實現高低速度自動切換而研研的。該產品結構選進，工作可靠，承載能力大，效率高、壽命長。廣泛用于煤礦、冶金、化工、建材、輕工等行業中。

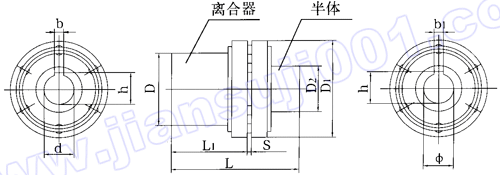

CFL型帶彈性柱銷聯軸器的超越離合器基本參數主要尺寸 單位：mm
|
型號 |
公稱
轉矩
Tn
N·m |
最高
轉速
nmax
(r/min) |
非接觸
轉速
nF
(r/min) |
離合器 |
半體 |
外形尺寸 |
離合器
與半體
間隙
S |
質量
m
（kg） |
|
內環
孔徑
d(E7) |
鍵槽寬
b
(js9) |
鍵槽深
h |
安裝
軸伸
a |
安裝
孔徑
ф(H7) |
安裝
軸伸
A |
D |
D1 |
L |
L1 |
|
CFL5 |
500 |
1500 |
470 |
25～30 |
8 |
28.3～33.3 |
120～150 |
25～30 |
80～90 |
170 |
205 |
245 |
151 |
4 |
31 |
|
CFL10 |
1000 |
1500 |
420 |
35～50 |
10～14 |
38.3～53.8 |
125～150 |
35～50 |
100～20 |
190 |
230 |
280 |
165 |
4 |
50 |
|
CFL20 |
2000 |
1500 |
400 |
50～65 |
14～18 |
53.8～69.4 |
135～150 |
50～65 |
120～150 |
220 |
264 |
310 |
156 |
4 |
65 |
|
CFL40 |
4000 |
1500 |
380 |
60～80 |
18～22 |
64.4～85.4 |
150～170 |
60～80 |
150～170 |
245 |
306 |
345 |
170 |
5 |
91 |
|
CFL80 |
8000 |
1500 |
330 |
80～100 |
22～28 |
85.4～106.4 |
165～200 |
80～100 |
150～210 |
285 |
360 |
426 |
211 |
5 |
161 |
|
CFL100 |
10000 |
1500 |
330 |
90～110 |
25～28 |
95.4～116.4 |
175～210 |
90～110 |
170～210 |
295 |
370 |
441 |
226 |
5 |
183 |
|
CFL200 |
20000 |
1000 |
280 |
120～150 |
32～36 |
127.4～158.4 |
200～250 |
120～150 |
220～250 |
410 |
500 |
508 |
252 |
6 |
376 |
|
CFL250 |
25000 |
1000 |
270 |
130～160 |
32～40 |
137.4～169.4 |
230～270 |
130～160 |
220～300 |
440 |
535 |
581 |
275 |
6 |
468 |
|
CFL315 |
31500 |
750 |
270 |
130～180 |
32～45 |
137.4～190.4 |
230～270 |
130～180 |
250～300 |
470 |
565 |
581 |
275 |
6 |
554 |
|
CFL400 |
40000 |
750 |
260 |
140～200 |
36～45 |
148.4～210.4 |
250～290 |
140～200 |
250～350 |
510 |
600 |
656 |
299 |
7 |
715 |
|
CFL500 |
50000 |
650 |
260 |
150～220 |
36～50 |
158.4～231.4 |
270～310 |
150～220 |
270～350 |
540 |
650 |
681 |
324 |
7 |
816 |
◆安裝軸伸的配合代號為：直徑25～30是js6，直徑35～50是k6，直徑大于50是m6。
◆半體安裝孔的鍵槽寬及高與離合器安裝內孔徑的鍵槽寬及高相同。
