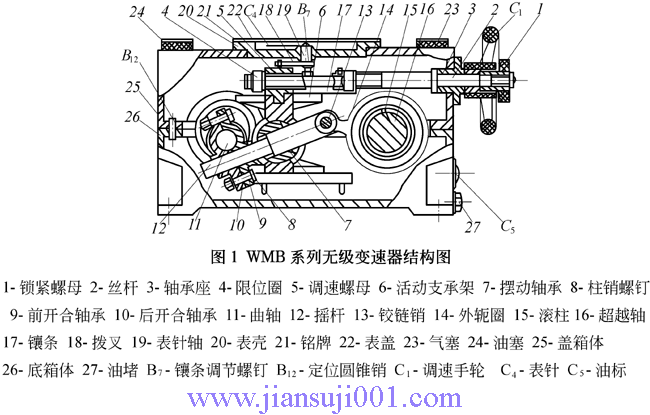

基本結構與工作原理
WMB三相并列脈動無級變速器是由以下三大機構組成的組合機構。
1）曲柄搖桿機構——主要構成零件有曲軸（輸入軸）、前后開合軸承、搖桿等；
2）超越離合器機構——主要構成零件有超越軸（輸出軸）、滾柱、外軛圈等；
3）調速機構——主要構成零件有調速手輪和絲桿及螺母、活動支承架、擺動軸承等。再經單向超越離合器機構（其作用相當于電子學中的鎮流器）將搖桿的擺動轉換為輸出軸（即超越軸）的單向脈動性旋轉運動。通過三組水平并列布置具有120°相位差的曲柄搖桿——單向超越離合器組合機構的相互交替重疊動作，就可以使輸出軸（超越軸）獲得勻速旋轉運動。
性能特點及用余
可調速比大，變速范圍寬，最低輸出轉速可為零。由于輸入動力均通過剛性構件傳遞，傳遞動力可靠，有良好的硬輸出特性；使用耐久，轉速穩定，靜止和運行狀態均可調速；同時還具有體積小，重量輕，安裝配置方便，傳動平穩噪聲小，調速操作簡單，維護方便易行等突出特點。
WMB三相并列脈動無級變速器作為一種優良可靠的調速裝置，已經越來越廣泛地進入食品、煙酒、化工、皮革、玻陶、塑料、造紙、印刷、包裝、制藥、制荼、紡織、玩具、冶金、橡膠、糧油、絲綢、建材、儀表、無線電、機械及科研等眾多行業。在簡化變速傳動裝置，適應設備或生產流水線、聯動線最佳運行工況，提高生產率和產品質量等方面發揮著優異作用。
