當前位置：減速機首頁 >> 產品大全 >> 臺灣國外減速機 >> FZG標準齒輪箱 >> H4.V型平行軸齒輪箱四級傳動立式安裝

　FZG標準齒輪箱在線購買

　　

　本產品詳細參數

H4.V型平行軸齒輪箱四級傳動立式安裝

詳細介紹：

發布時間：2006/5/23 10:18:52

平行軸齒輪箱四級傳動立式安裝（H4.V）

平行軸齒輪箱四級傳動立式安裝（H4.V）

平行軸齒輪箱四級傳動立式安裝（H4.V）

1）m₆≤∮100 n₆＞∮100

有關平鍵DIN 6885/1B型和中心孔

2)鍵槽DIN 6885/1

3）扭力支撐位于工作機側

規格	尺寸mm
	輸入軸
	i_N=100-180		i_N=112-200		i_N=125-224		i_N=200-355		i_N=224-400		i_N=250-450		G₁
	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	G₁
13	50	100					38	80					305
14					50	100					38	80	305
15	60	135					50	110					345
16			60	135					50	110			345
17	60	105					50	80					380
18			60	105					50	80			380
19						根據用戶要求供貨
20
21
22

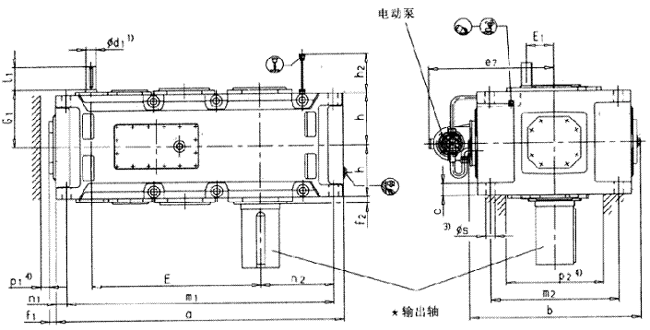

規格	尺寸mm
	齒輪箱
	a	b	c	e₇	E	E₁	f₁	f₂	h	h₂	m₁	m₂	n₁	n₂	P₁⁴⁾	P₂⁴⁾	s
13	1395	900	61±2	695	820	130	47	35	272.5	300	1300	680	50	360	50	500	48
14	1535	900	61±2	695	890	130	47	35	272.5	300	1440	680	50	430	50	500	48
15	1680	980	72±2	735	987	160	56	42	310	340	1565	750	60	430	50	570	55
16	1770	980	72±2	735	1033	160	56	42	310	340	1655	750	60	475	50	570	55
17	1770	1110	81±2	795	1035	160	53	42	340	374	1640	850	70	465	70	630	55
18	1890	1110	81±2	795	1095	160	53	42	340	374	1760	850	70	525	70	630	55
19								根據用戶要求供貨
20
21
22

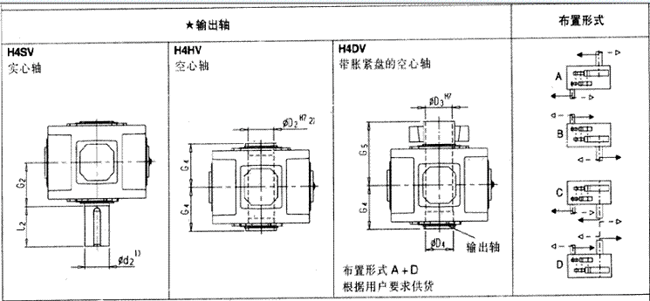

規格	尺寸mm									潤滑油（1）	重量
	輸出軸
	H4SV			H4HV		H4DV
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅
13	200	335	350	190	335	190	195	335	480	95	2270
14	210	335	350	210	335	210	215	335	480	105	2600
15	230	380	410	230	380	230	235	380	550	150	3440
16	240	380	410	240	380	240	245	380	550	160	3740
17	250	415	410	250	415	250	260	415	600	190	4445
18	270	415	470	275	415	280	285	415	600	200	4915
19					根據用戶要求供貨
20
21
22
