WH型無伸縮焊接式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）
  詳細介紹：
發布時間：2006/5/15 17:35:49

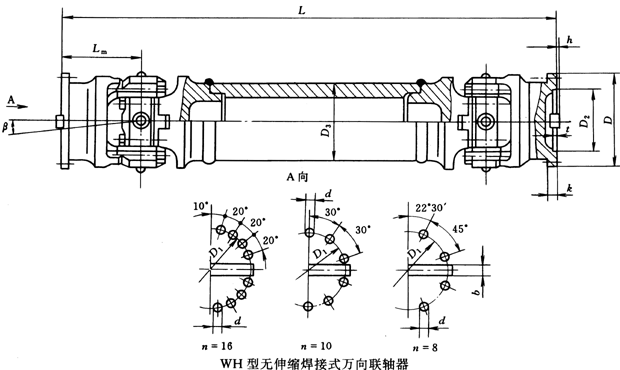

WH型無伸縮焊接式萬向聯軸器外形及安裝尺寸（JB/T3242-93）

WH型無伸縮焊接式萬向聯軸器（JB/T3242-93）

WH型無伸縮焊接式萬向聯軸器基本參數和主要尺寸（JB/T3242-93）/mm
型號
回轉
直徑
D
公稱轉
矩Tn/
kN·m
疲勞轉
矩Tf/
kN·m
軸線折
角β/
(°)≤
Lmin
Lm
D­1
D2
(H7)
D3
k
t
b
(h9)
h
n-d
轉動慣量
I/kg·m2
質量m/kg
Lmin
增長100
Lmin
增長100
SWZ160WH
160
18
9
≤10
580
120
138
95
114
15
5
20
6
8-13
0.176
0.008
61
3.02
SWZ190WH
190
31.5
16
650
135
165
115
133
17
5
25
7
8-15
0.392
0.015
96
4.11
SWZ220WH
220
45
22
760
155
190
130
159
20
6
32
9
8-17
0.824
0.031
151
5.96
SWZ260WH
260
80
40
880
180
228
155
194
25
6
40
12.5
8-19
1.893
0.061
248
7.82
SWZ300WH
300
125
63
1010
215
260
180
219
30
7
40
15
10-23
3.885
0.095
319
9.37
SWZ350WH
350
200
100
1120
235
310
210
273
35
8
50
16
10-23
8.309
0.216
590
13.62
SWZ400WH
400
280
140
1270
270
358
240
299
40
8
70
18
10-25
15.81
0.347
862
18.72
SWZ420WH
420
355
180
1350
295
376
255
325
42
10
80
20
16-28
21.697
0.432
940
19.18
SWZ450WH
450
450
224
1450
300
400
270
351
44
10
80
20
16-28
28.967
0.586
1256
22.31
SWZ500WH
500
600
315
1630
340
445
300
377
47
12
90
22.5
16-31
49.12
0.854
1725
28.76
SWZ550WH
550
800
400
1710
355
492
320
426
50
12
100
22.5
16-31
76.478
1.272
2213
32.87
    注：1. Tf為在交變負荷下按疲勞強度所允許的轉矩。
        2.L為安裝長度，按需要確定。
