WH型滑塊聯軸機外形安裝尺寸（JB/ZQ 4384-97） |
 |
| |
詳細介紹： |
發布時間：2006/5/14 15:06:13 |
|
| |

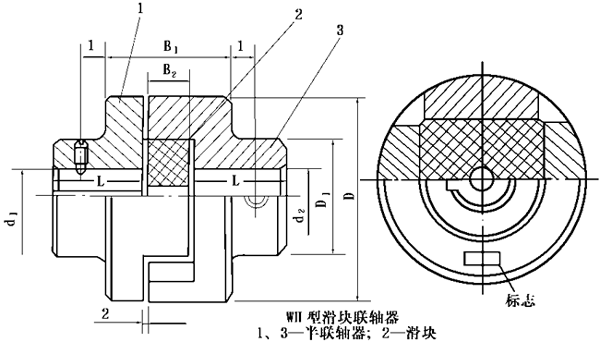

WH型滑塊聯軸器外形安裝尺寸（JB/ZQ 4384-97）
滑塊聯軸器基本參數和主要尺寸（JB/ZQ 4384-97）
|
型號 |
公稱轉矩
Tn
/N·m |
許用轉速[n]
/r·min-1 |
軸孔直徑
d1、d2 |
軸孔長度 |
D |
D1 |
B1 |
B2 |
l |
質量m/kg |
轉動慣量I
/kg·m2 |
|
Ｙ |
J1 |
|
L |
|
/mm |
|
WH1 |
16 |
10000 |
10、11 |
25 |
22 |
40 |
30 |
52 |
13 |
5 |
0.6 |
0.0007 |
|
12、14 |
32 |
27 |
|
WH2 |
31.5 |
8200 |
12、14 |
32 |
27 |
50 |
32 |
56 |
18 |
5 |
1.5 |
0.0038 |
|
16、18 |
42 |
30 |
|
WH3 |
63 |
7000 |
18、19 |
42 |
30 |
70 |
40 |
60 |
18 |
5 |
1.8 |
0.0063 |
|
20、22 |
52 |
38 |
|
WH4 |
160 |
5700 |
20、22、24 |
52 |
38 |
80 |
50 |
64 |
18 |
8 |
2.5 |
0.013 |
|
25、28 |
62 |
44 |
|
WH5 |
280 |
4700 |
25、28 |
62 |
44 |
100 |
70 |
75 |
23 |
10 |
5.8 |
0.045 |
|
30、32、35 |
82 |
60 |
|
WH6 |
500 |
3300 |
30、32、35、38 |
82 |
60 |
120 |
80 |
90 |
33 |
15 |
9.5 |
0.12 |
|
40、42、45 |
112 |
84 |
|
WH7 |
900 |
3200 |
40、42、45、48 |
112 |
84 |
150 |
100 |
120 |
38 |
25 |
25 |
0.43 |
|
50、55 |
|
WH8 |
1800 |
2400 |
50、55 |
112 |
84 |
190 |
120 |
150 |
48 |
25 |
55 |
1.98 |
|
60、63、65、70 |
142 |
107 |
|
WH9 |
3550 |
1800 |
65、70、75 |
142 |
107 |
250 |
150 |
180 |
58 |
25 |
85 |
4.9 |
|
80、85 |
172 |
132 |
|
WH10 |
5000 |
1500 |
80、85、90、95 |
172 |
132 |
330 |
190 |
180 |
58 |
40 |
120 |
73.5 |
|
100 |
212 |
167 |
注：1.表中I、m是按最小軸孔和最大長度計算的近似值。
2.工作環境溫度-20℃~70℃。 |
|
|
|
