    反力矩支架的安裝

    a.反力矩支架應安裝在減速器朝向工作機的一側,以減小附加在工作機軸上的彎矩。

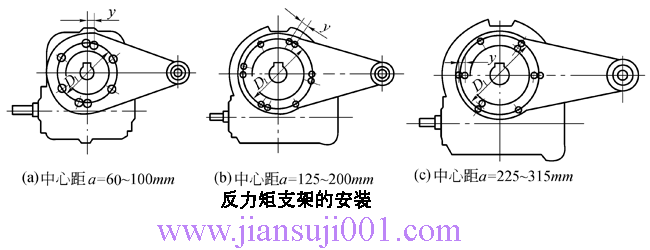

    b.反力矩支架與減速器用銷釘定位,安裝尺寸見下表。

反力矩支架安裝尺寸

中心距a	D1	y	銷釘GB878-1986	數量
/mm				1
63	102	10	8×20
80	125	10	8×20	2
100	150	12	8×20	2
125	210	14	10×24	4
140	235	14	10×24	4
160	270	14	10×24	4
180	290	18	12×28	4
200	320	18	12×28	4
225	360	18	12×28	4
250	420	18	12×28	4
280	450	22	16×35	4
315	520	22	16×40	4

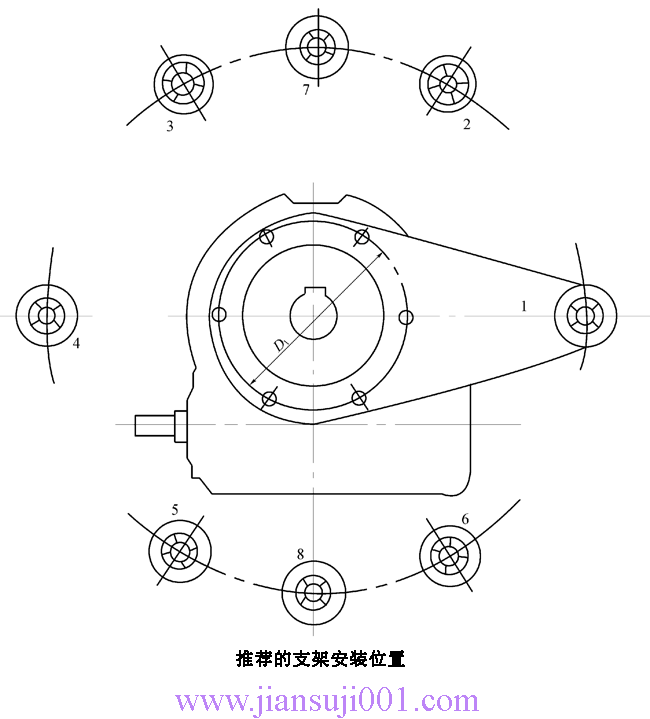

    c.推薦的反力矩支架的安裝位置參見下圖。對SCWU、SCWS、SCWO型減速器，當中心距a=63～100mm時,安裝位置為1～8;當中心距a=125～315mm時,最佳安裝位置為1、3、4、5，也可用7或8。

    d.反力矩支架與固定支承聯接端的軸套使用橡膠等彈性體，以防止發生撓曲并吸收所產生的轉矩波動。
