鋼球無級變速器性能和適用范圍
保持鋼球始終和錐環接觸，并保持足夠的壓力；②緩沖與吸振；③起潤滑環的作用。
碟形彈簧10起預壓作用，其壓緊力可按空載啟動時所需的壓緊力進行調整。
XB型鋼球無級變速器的傳動規格為：
傳動比i=0.2~2，傳動功率P≤75kW，轉差率ε≤4%，傳動效率η=0.8~0.92。
變速范圍有兩種(當輸入轉速為1500r/min)：
E型：300~3000r/min
F型：100~500r/min
性能特點和適用范圍
XB系列鋼球無級變速器是一種高效，但功率傳動的機械無級變速器，其特點為：
1) 輸入軸和輸出軸同軸線，結構緊湊并對稱，便于制造，輸出，輸入端可互換；

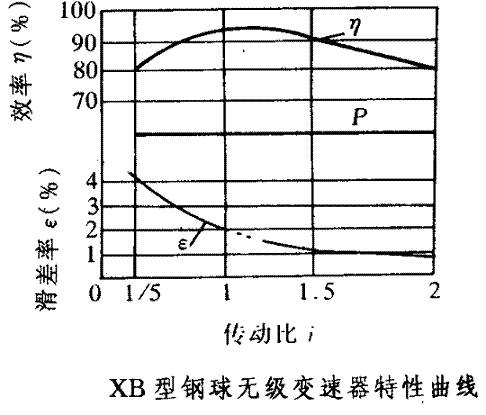

2) 具有傳動效率高，滑差率小恒功率輸出特性，其效率，滑差率和機械特性曲線如圖9.5-2所示；
1) 變速比大Rb=10；
2) 主、從動錐環及內環作用在傳動鋼球上的力互相抵消一部分，因此其支承軸所受彎矩較小，鋼球與支承軸之間摩擦損失極�。�
3) 主從動錐環與傳動鋼球的接觸為內接觸，接觸應力較小，在額定功率運行時，一般不超過1800MPa，遠小于材料的許用接觸應力，而且傳動件均采用高硬度的軸承鋼制成，疲勞破壞的可能性很小，使用壽命高；
4) 主從錐環傳遞轉矩的半徑和兩端自動加壓裝置的有效工作半徑都很大，可以滿足低速大轉矩的傳動要求；
5) 采用了兩套自動加壓裝置，避免了傳動件之間過大的預壓緊力，并在整個變速范圍內均可保證自動地產生與負載轉矩成正比的軸向壓力，以保證迅速可靠地傳遞動力；
該變速器能在規定的調速范圍內均勻地、連續的無級調速，適應于恒功率、恒轉矩、變轉矩和風機及泵類等各種負載場合，在恒轉矩和風機及泵類負載下，節能十分顯著。這種變速方法與其他方式比較，甚為簡單、經濟、可靠。并且能在各種惡劣環境下使用�？蓮V泛地用于石油、化工、輕工食品、紡織印染、塑料制藥，礦山冶金、機床工具等工業部門。
