WXJ圓柱蝸桿減速機在線購買 |
|
本產品詳細參數 |
|
WXJ80、WXJ100、WXJ120、WXJ150、WXJ180圓柱蝸桿減速機外形尺寸、安裝尺寸及裝配型式 |
|
|
詳細介紹: |
發布時間:2006/4/21 16:36:51 |
|
|

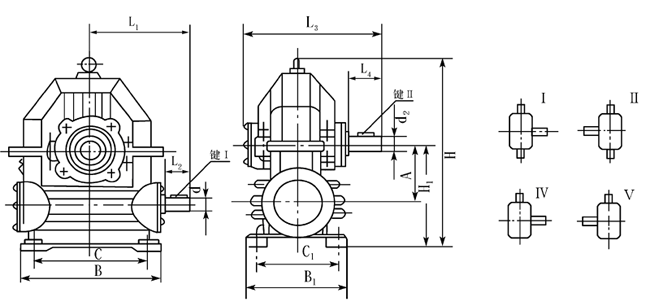

WXJ外形尺寸、安裝尺寸及裝配型式
型號 |
A |
H1 |
H |
B |
B1 |
C |
C1 |
4--Φ |
L1 |
L2 |
L3 |
L4 |
d1 |
鍵I |
d2 |
鍵II |
WXJ80 |
80 |
160 |
285 |
210 |
160 |
145 |
115 |
4—Φ13 |
181 |
50 |
152 |
50 |
Φ22 |
6×40 |
Φ30 |
8×42 |
WXJ100 |
100 |
190 |
340 |
250 |
180 |
180 |
140 |
4—Φ18 |
191 |
50 |
176 |
65 |
Φ30 |
8×42 |
Φ40 |
12×55 |
WXJ120 |
120 |
220 |
380 |
275 |
200 |
200 |
150 |
4—Φ18 |
218 |
56 |
187 |
78 |
Φ30 |
8×50 |
Φ45 |
14×70 |
WXJ150 |
150 |
270 |
450 |
374 |
260 |
290 |
210 |
4—Φ24 |
277 |
65 |
227 |
90 |
Φ40 |
12×50 |
Φ55 |
16×80 |
WXJ180 |
180 |
320 |
540 |
420 |
320 |
300 |
260 |
4—Φ24 |
298 |
78 |
261 |
98 |
Φ45 |
14×68 |
Φ60 |
18×90 | |
|
|
|
